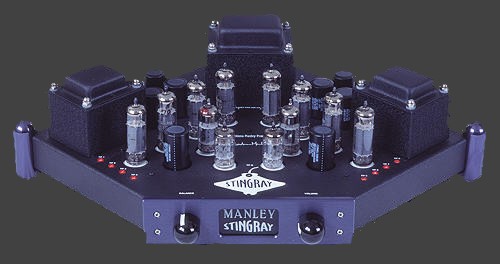

Wzmacniacz zintegrowany Manley Stingray

Połów dnia

(ze strony domowej Manley Labs)

Wszystko zaczęło się na wystawie Hi-Fi '97, oczywiście przy barze, gdzie jak się wydaje, rzeczy takie jak ta lubią się zdarzać. J. Gordon Holt był ze swoim tradycyjnym martini, i EveAnna Manley ze swoim preferowanym środkiem stymulującym, filiżanką kawy. Opisywała nowy wzmacniacz zintegrowany, który chciała zbudować i naszkicowała jeden z tych legendarnych "rysunków na serwetce barowej". Gordon zauważył, "wygląda jak trygon (stingray)!" - ryba, nie samochód. I tak, na cześć J. Gordona Holta, nazywamy ten połów dnia: "The Stingray". Nie kłuje, ale z pewnością potrafi przywalić!

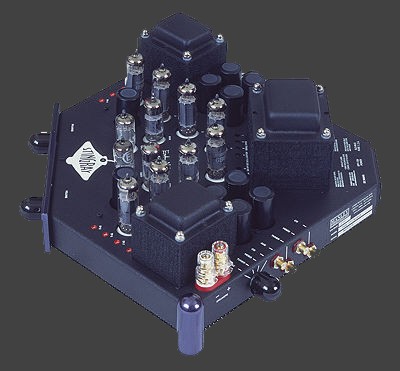

EveAnna doszła do tego wyróżniającego się projektu obudowy po starannym zbadaniu optymalnego rozmieszczenia komponentów ze względu na czystość i symetrię rozplanowania ścieżki sygnału. Podjęła się także odzyskać bogatą średnicę i jedwabistą górę naszych starszych projektów i połączyć je z energicznym zakresem niskich częstotliwości, który wcześniej nie były obecny w mniejszych wzmacniaczach Manleya.

Klucz do zrealizowania tego obejmującego wszystko energicznego ducha znalazł się w nowych tranformatorach wyjściowych, za które "Hutch" Hutchison and Michael Hunter zabrali się z wielkim wigorem. Uzbrojeni w naszą obszerną bibliotekę techniczną i firmowe urządzenia do nawijania transformatorów, powrócili do bardziej tradycyjnego myślenia ze sprytnym zwrotem akcji pojawiającym się na końcu. Pomiary, odsłuch, testowanie i dostrajanie doprowadziło do decyzji, żeby zastąpić nasz czcigodny 15 letni stopień wejściowy pomysłowym i świeżym wkładem Paula Fargo. Zamek drzwi do "prawdziwej duszy" został odblokowany i drzwi otwarły się z hukiem na rozścież.

Oddzielne lewe i prawe srebrnokontaktowe przełączniki wyboru źródła sygnału (dla czterech stereofonicznych wejść liniowych) dostarczają muzykę do pierwszorzędnych regulatorów balansu i głośności Noble® nim trafią na pierwsze lampy wejściowe 12AT7WA. Zalety pasywnego przedwzmacniacza napędzającego niezwykle krótki kabel o niskiej pojemności są dobrze znane: niemal absolutna przezroczystość, brak dodatkowego szumu i ekstremalna prostota ścieżki sygnału.

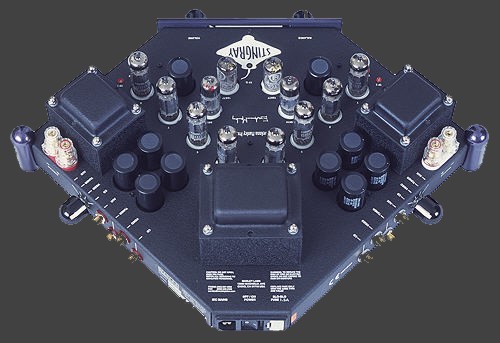

Idąc dalej przez wyjątkowy sterownik/rozdzielacz fazy 6414, sprawdzony stopień wyjściowy oparty na lampach EL84 może być fabrycznie ustawiony do działania w trybie TRIODY 25W lub w trybie Ultraliniowym push-pull 50W (UL jest trybem standardowym). Napięcie kalibracyjne dla poszczególnych lamp łatwo się ustawia używając pokręteł i punktów pomiarowych, dogodnie umiejscowionych na górnej powierzchni wzmacniacza. Zasilacz Stingraya jest ekstra wytrzymały i nieugięty, znak rozpoznawczy MANLEYA. Pływa z rekinami: szybki, zwinny, płynny i z pełnym autorytetem.

W przypadku Stingraya, zespół Manleya doszedł do wybitnie harmonijnej równowagi konstrukcji, która zaspokaja soniczne pragnienia audiofila i rockersa, artysty i muzyka, ucznia i mistrza, yin i yang. Zapraszamy Was do osobistego doświadczenia nadzwyczajnej jakości dźwięku i piękna wizualnego Stingraya. Skontaktujcie się z nami w sprawie adresu najbliższego autoryzowanego dealera Manleya.

Dane techniczne

Lampowy stereofoniczny wzmacniacz zintegrowany pracujący w trybie ultraliniowym push-pull z pasywnym przedwzmacniaczem. Moc wyjściowa: 50W na kanał (1.5% THD @ 1kHz), optymalizowana dla obciążenia 5 ohm. Głośniki: 4-8 ohm. Pobór prądu: 200W na biegu jałowym, 370W max. Przełącznik sieciowy jest umieszczony z tyłu tuż przy gnieździe sieciowym IEC w celu uproszczenia konstrukcji i uniknięcia prowadzenia kabli dużego napięcia w poprzek urządzenia w pobliżu stopnia wejściowego. Zestaw lamp na kanał: cztery EL84, jedna 6414, jedna 12AT7. Wejścia liniowe dla lewego i prawego kanału są umieszczone oddzielnie na lewej tylnej i prawej tylnej ściance wzmacniacza oraz wybierane niezależnie osobnymi pokrętłami w celu zminimalizowania ścieżek sygnałów i zwiększenia separacji kanałów. Zestaw wejść: CD, Video, Tuner, Aux. Na przedniej ściance pokrętła regulacji balansu kanałów i głośności. Współczynnik tłumienia: 10. Szerokość pasma: -1dB: 15Hz-40kHz. THD przy 5W: 0.25%, współczynnik S/N: 87dB (A-ważony). Waga w transporcie ok. 15 kg.
